Tuning-Box: Wie Sensorsignale manipuliert werden

Wenn man eine handelsübliche Tuning-Box öffnet, findet man wenig spektakuläre Hardware: eine kleine Platine, einen Mikrocontroller in der Größe eines Reiskorns, ein paar Trim-Widerstände und zwei Steckverbinder. Das ist alles. Trotzdem behauptet das Marketing, dieser Baustein bringe „bis zu 30 % mehr Leistung". Wie ist das möglich, wenn im Steuergerät selbst nichts geändert wird? Die Antwort liegt in einem einzigen technischen Trick: die Box manipuliert ein analoges Sensorsignal auf seinem Weg zum Steuergerät und macht sich die Werks-Regelschleifen des Motors zunutze. Sehen wir uns an, wie das konkret funktioniert.

Welche Sensoren werden betroffen

Eine Tuning-Box wird immer an einem oder zwei Sensoren angeschlossen — nicht an allen. Welche Sensoren das sind, hängt vom Motor ab. Bei den meisten BMW-Modellen mit Direkteinspritzung sind drei Kandidaten typisch:

• Raildrucksensor (Common-Rail-Diesel und FSI-Benziner): liefert den aktuellen Kraftstoffdruck im Hochdruck-Rail, typisch 0,5–4,5 V analog
• Ladedrucksensor / MAP-Sensor (Turbo-Benziner und -Diesel): misst Absolutdruck im Saugrohr, typisch 0,5–4,5 V analog oder digital über SENT-Bus
• Heißfilmluftmassenmesser (HFM): liefert die angesaugte Luftmasse, meist als digitales Frequenzsignal — wird seltener manipuliert, weil schwieriger zu fälschen

Der weit häufigste Angriffspunkt ist der Raildrucksensor beim Diesel und der MAP-Sensor beim Benziner-Turbo. Beide sind analog, beide liegen elektrisch zugänglich auf dem Kabelbaum und beide haben eine Sollwert-Regelschleife im Steuergerät, die auf einen Sensor-Wert zurückgeht — genau das, was eine Box ausnutzt.

Wie das Signal verfälscht wird — am Beispiel MAP-Sensor

Nehmen wir den MAP-Sensor eines B48-Motors: er liefert ein lineares Spannungssignal von etwa 0,5 V bei 0,2 bar Absolutdruck (Saugrohr unter Last bei niedriger Drehzahl) bis 4,5 V bei 3,0 bar Absolutdruck (volle Aufladung). Das Steuergerät rechnet diese Spannung über eine fest hinterlegte Kennlinie in einen Druckwert um und vergleicht ihn mit dem Ladedruck-Soll-Kennfeld. Liegt der Ist-Druck unter dem Soll, wird das Wastegate weiter geschlossen und/oder die Turbinenleitschaufel-Geometrie aggressiver gestellt.

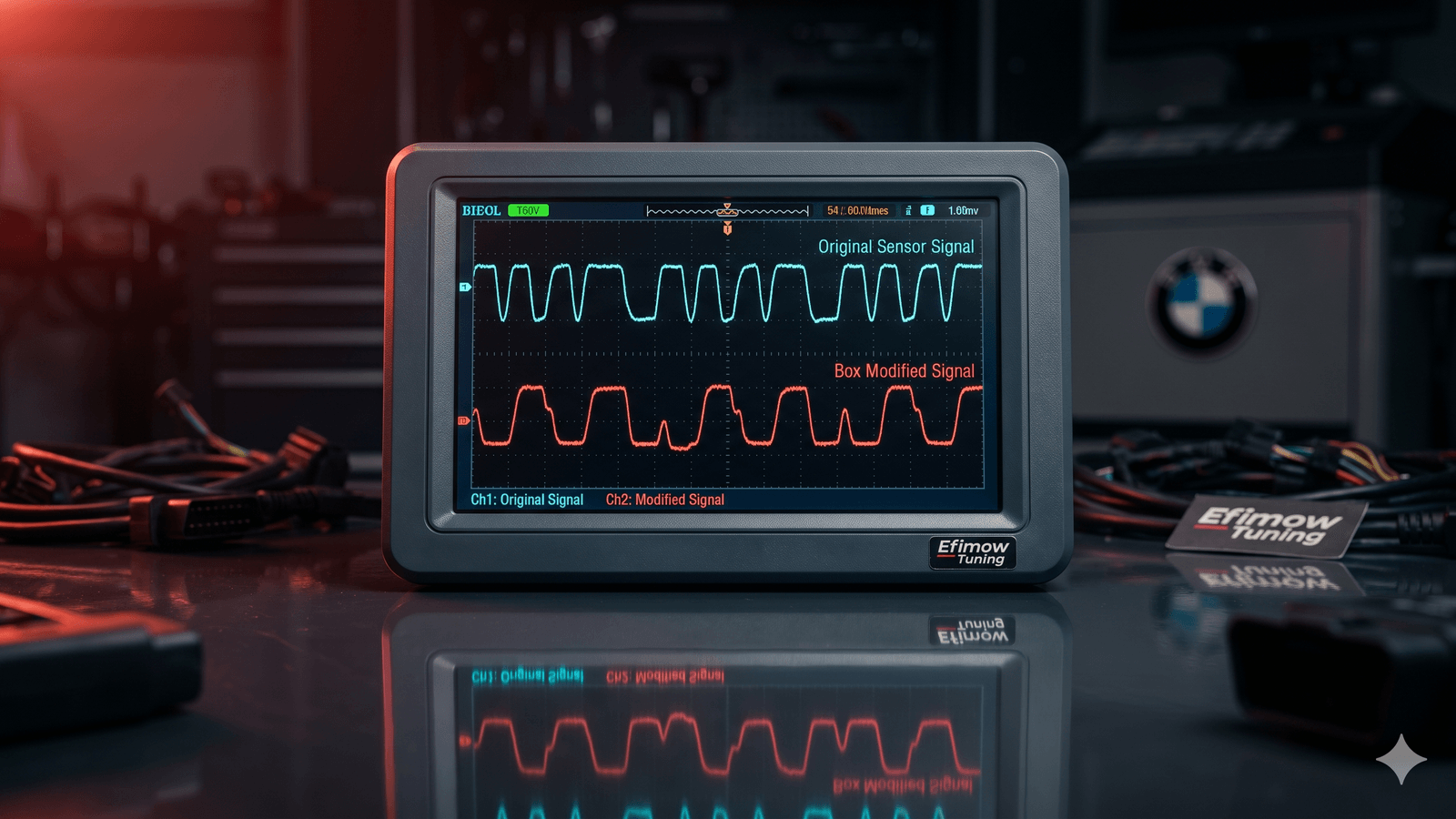

Eine Tuning-Box schleift sich in die Versorgungs- und Signalleitung des Sensors ein. Sie liest die echten Volt — sagen wir 4,2 V, was etwa 2,75 bar Absolutdruck entspricht — und gibt an das Steuergerät einen verschobenen Wert weiter, beispielsweise 2,8 V. Das Steuergerät interpretiert die 2,8 V als ungefähr 1,8 bar Absolutdruck und sieht damit eine Differenz zum Sollwert von 1,0 bar. Es reagiert mit der Werks-Logik: Wastegate weiter zu, Turbo arbeitet aggressiver, der reale Druck steigt — und auf der Anzeige bleibt der „Soll"-Wert scheinbar erreicht. So entstehen mit Box typisch zwischen 0,3 und 0,5 bar zusätzlicher Realdruck, je nach Last und Drehzahl.

Mathematisch ist die Manipulation ein negativer Offset oder ein veränderter Skalenfaktor auf der Sensorlinie. Bessere Boxen variieren den Offset über Drehzahl und Last, damit das Signal in Leerlauf und Niederlast nicht aus dem zulässigen Bereich kippt — denn das würde sofort einen Fehlercode auslösen.

Warum die ECU es „nicht merkt" — und warum sie es doch tut

Die ECU prüft jeden Sensor zunächst auf einen plausiblen Wertebereich: ist das Signal innerhalb der Min/Max-Grenzen, ist die Änderungsrate physikalisch möglich, ist die Versorgungsspannung stabil? All diese Checks bestehen die Box-Werte mühelos — sie liegen ja in einem realen Spannungsfenster, nur eben das falsche.

Wo es kritisch wird, sind die Plausibilitätsprüfungen (plausibility check) zwischen mehreren Sensoren. Moderne BMW-DMEs vergleichen den MAP-Sensor mit der Heißfilm-Luftmasse plus Ansauglufttemperatur — denn aus Druck, Temperatur und Drehzahl lässt sich die theoretische Luftmasse rechnen, und die muss zur gemessenen passen (mit Toleranz). Die Box verschiebt nur den Druck, nicht die Luftmasse — das heißt, je aggressiver der Box-Offset, desto stärker driftet das Druck-Luftmasse-Verhältnis. Bei einem milden Offset bleibt das innerhalb der Toleranz. Bei einem starken Offset oder bei Volllast über längere Zeit kippt die Plausibilität — Fehlercode, möglicherweise Notlauf.

Ähnliches gilt für den Drehmoment-Plausibilitäts-Check: Das Steuergerät rechnet ständig ein berechnetes Drehmoment aus Einspritzmenge, Lambda und Wirkungsgrad gegen ein gemessenes Drehmoment aus Drehzahlgradient und Last. Wenn die Box dafür sorgt, dass mehr Druck und mehr Einspritzmenge vorliegen, das Drehmomentmodell aber konservativ bleibt, kann die Differenz auffallen.

Das Problem: Schutzfunktionen arbeiten auf Lügenbasis

Hier wird es technisch heikel. Die Klopf-Korrektur im Steuergerät ist ein Kennfeld über Drehzahl und Last. Sie zieht die Zündung zurück, sobald der Klopfsensor ein Klopf-Ereignis meldet — und zwar abhängig vom Lastpunkt, den das Steuergerät glaubt zu sehen. Wenn die Box den Druck niedriger meldet als er wirklich ist, glaubt das Steuergerät an einen niedrigeren Lastpunkt — und entnimmt aus dem Klopf-Korrektur-Kennfeld einen zu kleinen Rücknahme-Wert. Das echte Klopfen findet bei höherer realer Last statt; die Korrektur ist auf einen niedrigeren Last-Eintrag kalibriert. Die Folge: zu wenig Rücknahme, das Klopfen kann sich wiederholen.

Dasselbe gilt für die EGT-Schutzkurve und die Drehmoment-Begrenzung. Beide arbeiten mit Tabellen, deren Eingangsgrößen entweder direkt oder indirekt vom verfälschten Sensorwert abhängen. Eine Box, die auf 30 % mehr Druck zielt, lässt das Schutzsystem genau in dem Lastbereich blind regeln, in dem die Energiedichte am höchsten ist.

Fazit

Eine Tuning-Box ist technisch elegant und konzeptionell brutal: Sie nutzt die Werks-Regelschleifen, ohne sie zu verstehen. Sie verschiebt einen einzigen analogen Sensorwert um wenige hundert Millivolt — und das Steuergerät tut den Rest. Was sie nicht ändert, sind die Tabellen, die im Falle einer Grenzsituation entscheiden, wie der Motor geschützt wird. Diese Tabellen rechnen weiterhin auf den falschen Eingangsdaten. Im normalen Lastbereich fällt das nicht auf; an der Grenze zur Klopfneigung oder bei Hitze fällt es auf — aber dann meist mit Schaden. Wer den technischen Trick verstanden hat, sieht die Tuning-Box danach mit anderen Augen: nicht als günstige Tuning-Variante, sondern als Stück Hardware, das ein hochkomplexes Regelsystem an seiner schwächsten Stelle anlügt.
